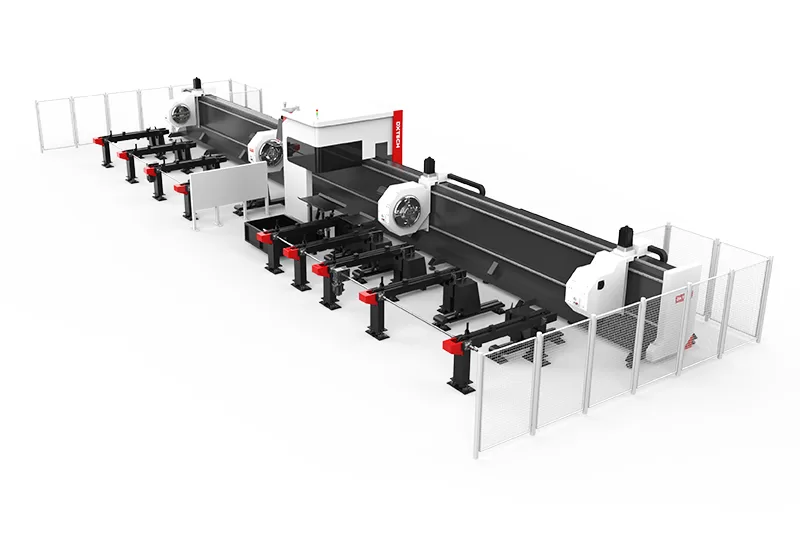

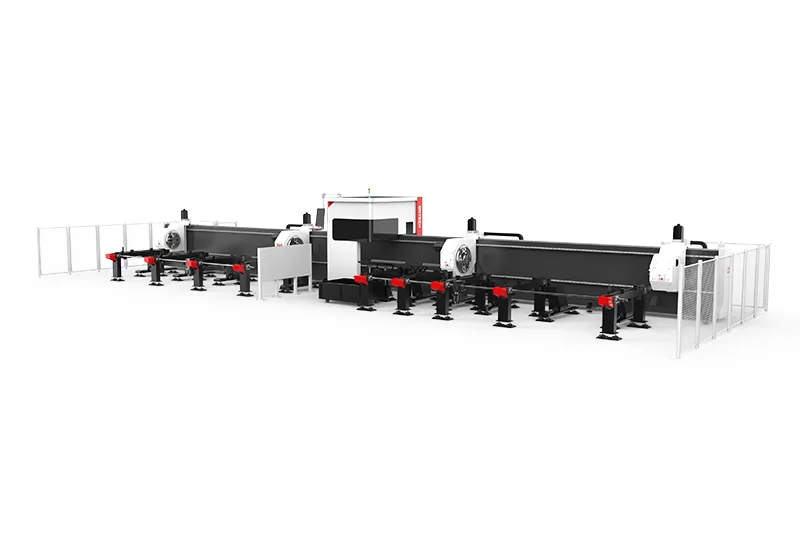

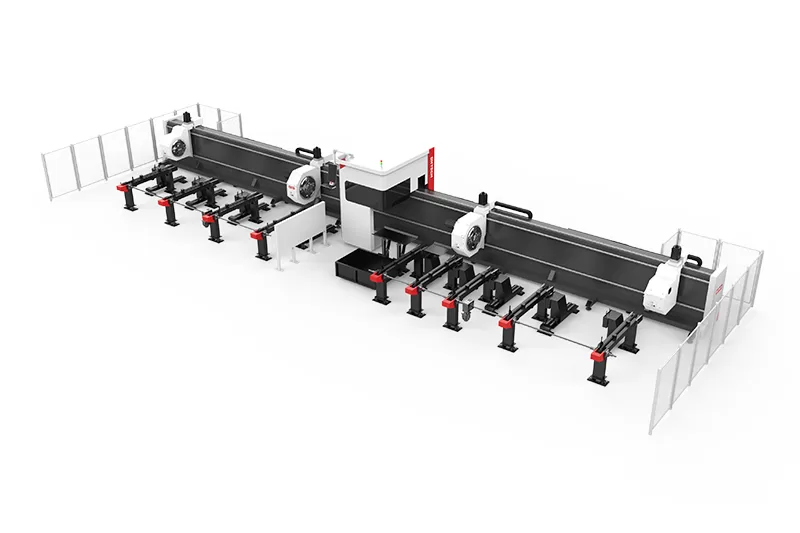

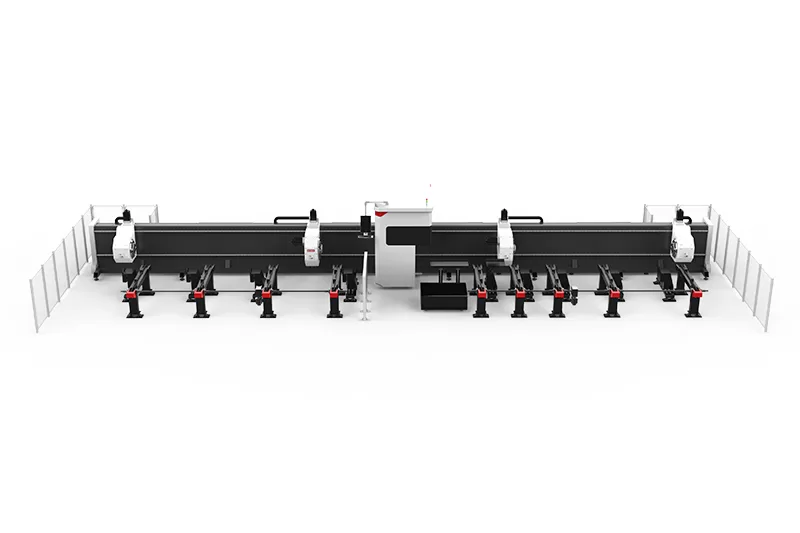

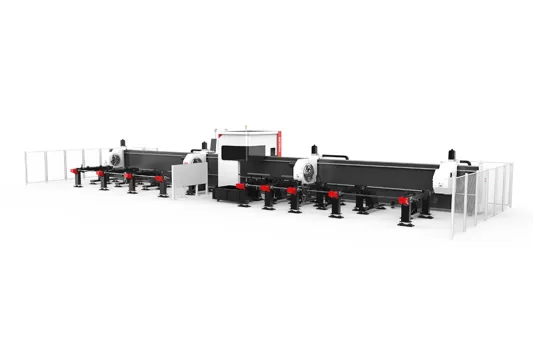

Machine de découpe laser pour tubes biseautés série TG

Price :

$47.000.00 /Set

Price Range :

$45,000.00 – $65,000.00

Spécialement conçu pour la coupe à grand volume de tubes et de tuyaux, il offre une efficacité bien supérieure à celle des systèmes laser normaux lors de la coupe de tuyaux et de métaux tubulaires. Le tube et le tube rectangulaire peuvent terminer une alimentation entièrement automatique sans intervention humaine. Les tubes déformés peuvent réaliser une alimentation semi-automatique artificielle. La réponse rapide en virage améliore considérablement l’efficacité de coupe. Les pièces peuvent être déchargées automatiquement dans différentes zones après la coupe.

Obtenir les détails du prix de la machine

Vidéo sur les machines CNC laser

Avantages de la machine de découpe laser à fibre de tube métallique

1. Structure mécanique robuste
Adoptant un lit de soudage en acier au carbone de haute qualité, il est plus stable et durable. La machine-outil à haute résistance adopte un traitement de recuit de détente de 600 ℃, qui présente une forte rigidité structurelle, une petite déformation et de faibles vibrations pour assurer la précision de coupe.

2. Mandrin à centrage automatique pneumatique
Il présente les avantages d’une précision de serrage élevée, d’une vitesse rapide, d’une tringlerie d’engrenage à centrage automatique et d’une capacité de chargement de tuyau élevée de 120 kg.

3. Alimentation automatique et téléchargement automatique
Coupe rapide et de haute qualité, de meilleure qualité et digne de confiance ， Précision supérieure de tous les côtés, meilleur service après-vente.

4. Mise au point automatique
Sans interférence humaine, la vitesse de mise au point peut atteindre 10 m/min et la répétabilité est d’environ 50 microns.

Quatre mandrins pneumatiques entièrement automatiques

1) L’ouverture du mandrin en un clic et le centrage automatique réduiront le temps d’attente pour le chargement et le déchargement.

2) Pince ouverte pneumatique : avec une force de serrage importante et constante, le tuyau lourd n’est pas lâche ou glissé, ce qui garantit la précision de coupe.

3) Le cadre de support spécial peut éviter la déformation par affaissement du tuyau, améliorer la précision de coupe et prolonger la durée de vie du mandrin.

Système de chargement et de déchargement automatique

La machine ne doit être utilisée que par 1 travailleur lors du chargement de tubes lourds. Le chargement est synchronisé avec le déchargement, sans aucun arrêt inutile et les tubes n’entreront pas en collision les uns avec les autres, empêchant la déformation.

Coupe en biseau, haute efficacité

Équipé d’une tête de coupe en biseau professionnelle, il prend en charge la coupe à grande vitesse du biseau de 0 à 45 degrés, ce qui peut résoudre le problème du soudage des tuyaux. Le support de suivi améliore la stabilité et la précision de la coupe et résout le problème de déformation pendant la coupe. de longs tuyaux.

Paramètres techniques

Model	TG9350	TG12500
Max. tube length	9.2m	12m
Tube shape	Round/square/rectangular	Round/square/rectangular
X axis maximum moving speed	100m/min	100m/min
Y axis maximum moving speed	100m/min	100m/min
Positioning accuracy	±0.03mm	±0.03mm
Repositioning accuracy	±0.02mm	±0.02mm
Chuck	Four pneumatic chucks	Four pneumatic chucks
Max. chuck rotating speed	130r/min	130r/min
Laser power	1kW – 4kW	1kW – 4kW
Laser	Multiple options	Multiple options
Clamping range	Φ20-Φ350mm □15 – □220mm	Φ20-Φ350mm □15 – □220mm

Application

La machine de découpe laser pour tubes métalliques est dédiée à la découpe de divers tubes et tuyaux métalliques de formes rondes, carrées, rectangulaires et elliptiques. En outre, il peut également couper des barres d’acier en forme de L, H et U et découper des motifs complexes à partir de ces tubes et tuyaux. La machine de découpe laser pour tubes métalliques est largement utilisée dans la décoration, les meubles, les pièces automobiles, la construction, les œuvres d’art et d’autres industries.
