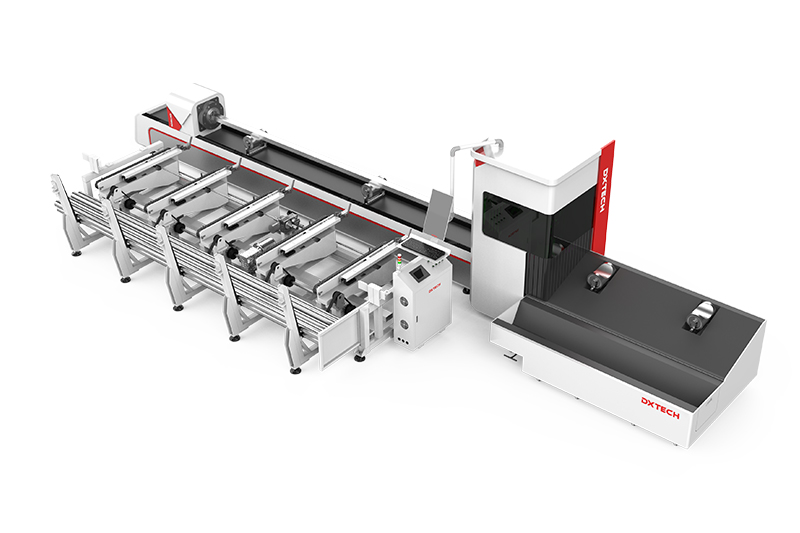

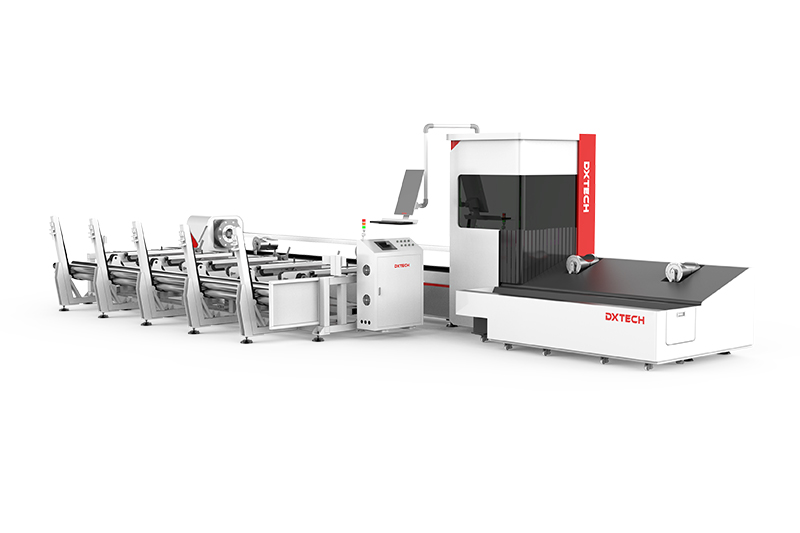

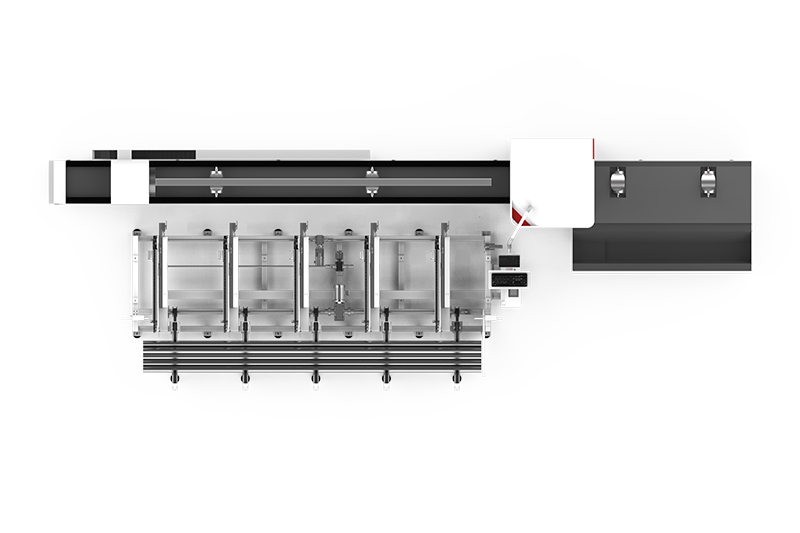

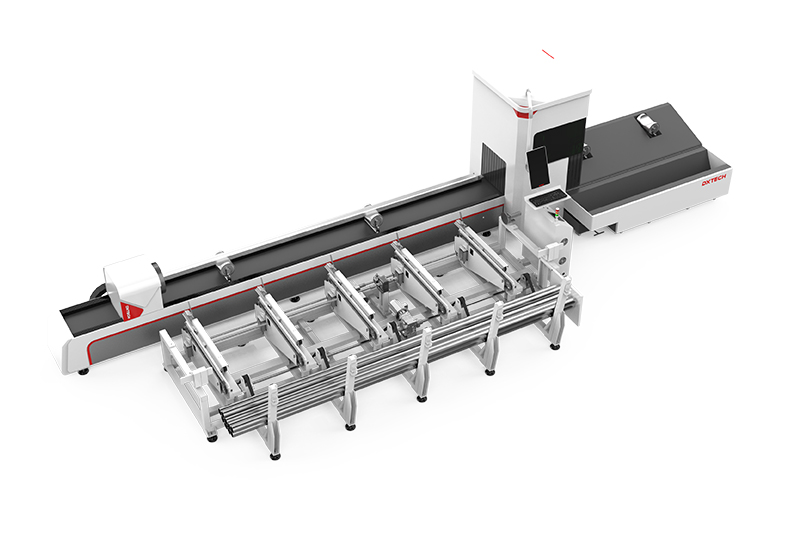

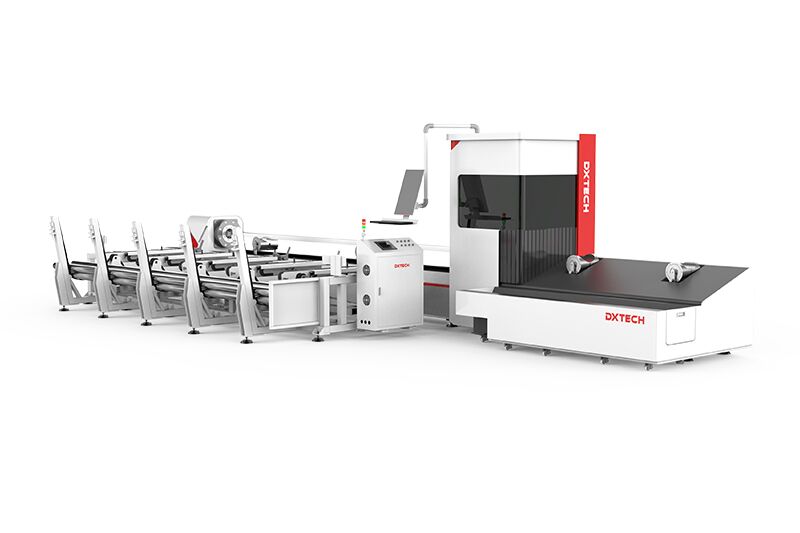

Machine de découpe professionnelle de tubes métalliques à double mandrin avec alimentation automatique
Price :
$47.000.00 /Set
Price Range :
$45,000.00 – $65,000.00
Spécialement conçu pour la coupe à grand volume de tubes et de tuyaux, il offre une efficacité bien supérieure à celle des systèmes laser normaux lors de la coupe de tuyaux et de métaux tubulaires. Le tube et le tube rectangulaire peuvent terminer une alimentation entièrement automatique sans intervention humaine. Les tubes déformés peuvent réaliser une alimentation artificielle semi-automatique. La réponse rapide en virage améliore considérablement l’efficacité de coupe. Les pièces peuvent être déchargées automatiquement dans différentes zones après la coupe.
Vidéo sur les machines CNC laser
Avantages de la machine de découpe laser à fibre de tube métallique
1. Structure mécanique robuste
Adoptant un lit de soudage en acier au carbone de haute qualité, il est plus stable et durable. La machine-outil à haute résistance adopte un traitement de recuit anti-stress à 600 ℃, qui présente une forte rigidité structurelle, une petite déformation et de faibles vibrations pour assurer la précision de coupe.
2. Mandrin à centrage automatique pneumatique
Il présente les avantages d’une précision de serrage élevée, d’une vitesse rapide, d’une tringlerie d’engrenage à centrage automatique et d’une capacité de chargement de tuyau élevée de 120 kg.
3. Alimentation automatique et téléchargement automatique
Coupe rapide et de haute qualité, de meilleure qualité et digne de confiance ， Précision supérieure de tous les côtés, meilleur service après-vente.
4. Mise au point automatique
Sans interférence humaine, la vitesse de mise au point peut atteindre 10 m/min et la répétabilité est d’environ 50 microns.
Mandrin pneumatique double entièrement automatique
1) L’ouverture du mandrin en un clic et le centrage automatique réduiront le temps d’attente pour le chargement et le déchargement.
2) Pince ouverte pneumatique : avec une force de serrage importante et constante, le tuyau lourd n’est pas lâche ou glissé, ce qui garantit la précision de coupe.
3) Le cadre de support spécial peut éviter la déformation par affaissement du tuyau, améliorer la précision de coupe et prolonger la durée de vie du mandrin.
Logiciel de coupe de tubes TubePro
Système de coupe de tube
Il s’agit d’un système de coupe de tubes professionnel, qui peut réaliser un centrage automatique et une compensation excentrique des tuyaux métalliques pour assurer la précision de la coupe.
Coupe de bord commune :
Il peut réduire le matériau résiduel et économiser le coût de production.
Processus de coupe d’angle :
Les coins ne sont pas brûlés et la qualité de la section est bonne.
Tête laser à mise au point intelligente
Refroidissement:
La lentille de collimation et le groupe de lentilles de mise au point sont des accessoires de refroidissement. En outre, la buse de flux d’air de refroidissement est ajoutée, ce qui protège efficacement la buse et la céramique et prolonge le temps de travail.
Chasing aperture:
Grâce à l’ouverture de 35 mm, l’interférence de la lumière parasite est efficacement réduite.
Mise au point automatique :
Sans interférence humaine, la vitesse de mise au point peut atteindre 10 m/min et la répétabilité est d’environ 50 microns.
Paramètres techniques
| Model | TK6220/TK9220 | TK6240/TK9240 | TK6300/TK9300 | TK6360/TK9360 |
| Max. tube length | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m |
| Tube shape | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular |
| Max. tube weight | 300kg 16kg/m | 350kg 55kg/m | 600kg 30kg/m | 1000kg 83kg/m |
| Positioning accuracy | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| Repositioning accuracy | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| Chuck | Two pneumatic chucks | Two pneumatic chucks | Two pneumatic chucks | Two pneumatic chucks |
| Max. chuck rotating speed | 130r/min | 130r/min | 130r/min | 130r/min |
| Laser power | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Laser | Multiple options | Multiple options | Multiple options | Multiple options |
| Clamping range | Φ20-Φ220mm □20 – □150mm | Φ20-Φ240mm □20 – □170mm | Φ10-Φ300mm □20 – □210mm | Φ20-Φ360mm □20 – □250mm |
Application
La machine de découpe laser pour tubes métalliques est dédiée à la découpe de divers tubes et tuyaux métalliques de formes rondes, carrées, rectangulaires et elliptiques. En outre, il peut également couper des barres d’acier en forme de L, H et U et découper des motifs complexes à partir de ces tubes et tuyaux. La machine de découpe laser pour tubes métalliques est largement utilisée dans la décoration, les meubles, les pièces automobiles, la construction, les œuvres d’art et d’autres industries.
