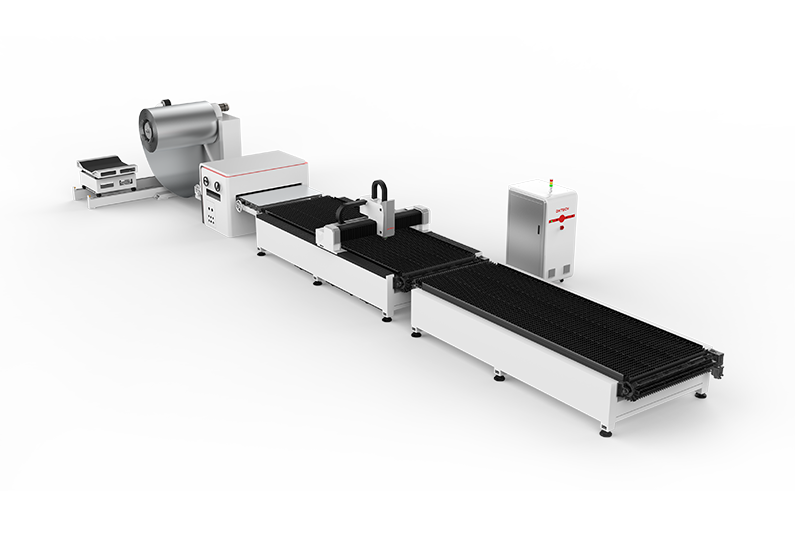

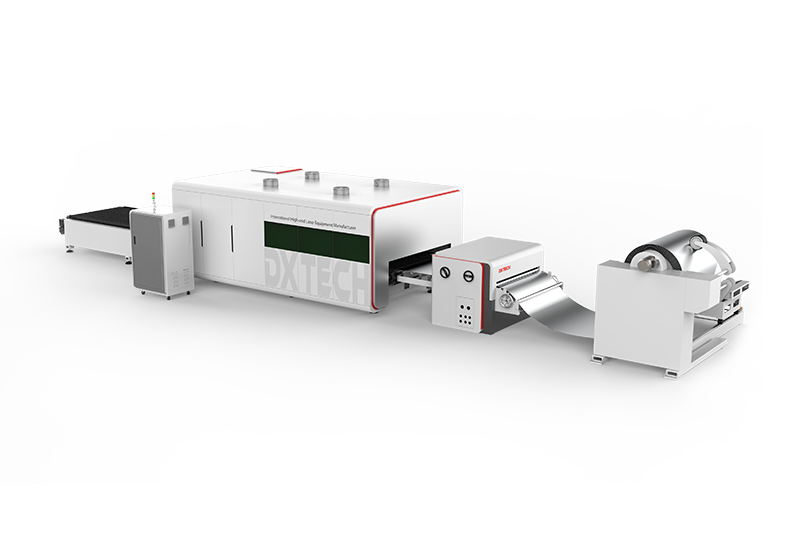

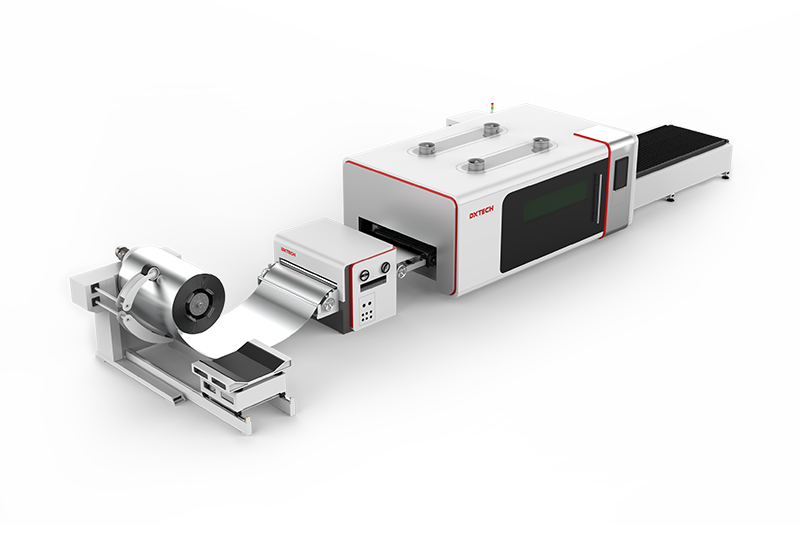

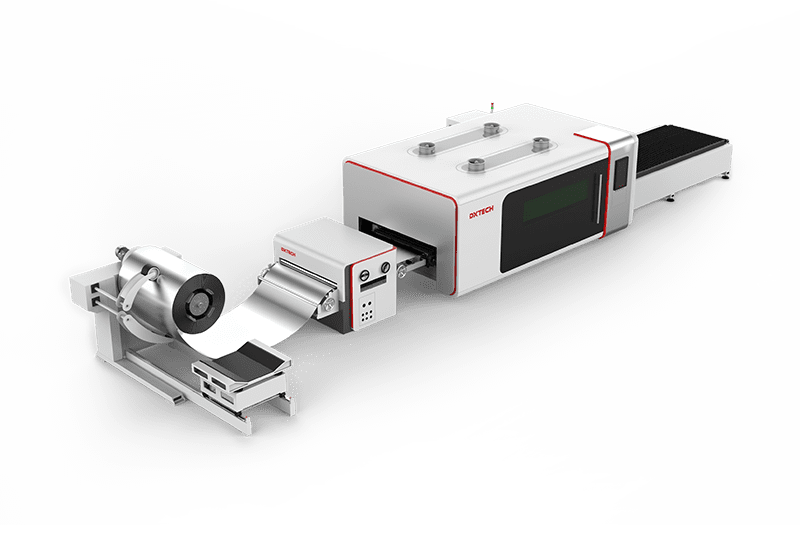

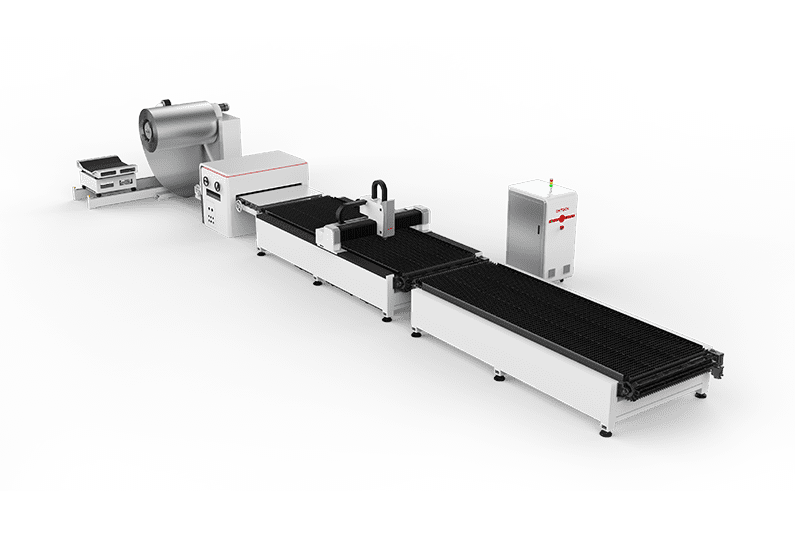

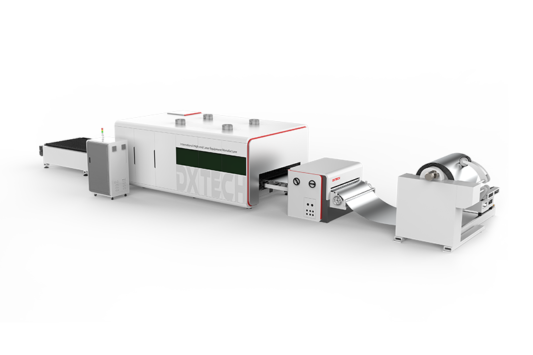

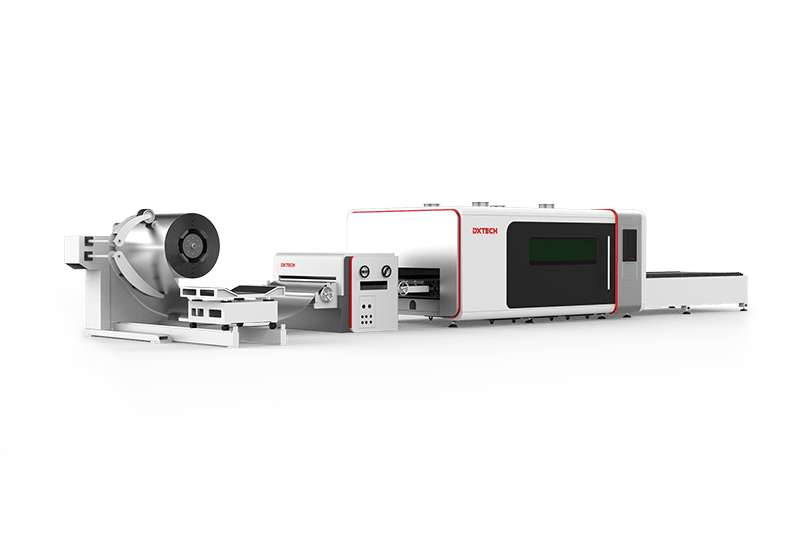

Nouvelle machine de découpe laser à fibre alimentée par bobine métallique automatique

Price :

$69.000.00 /Set

Price Range :

$60,000.00 – $80,000.00

La machine de découpe de métaux au laser pour bobines d’acier entièrement automatique avec déroulage et nivellement rompt avec la méthode de traitement traditionnelle et peut réaliser simultanément les quatre fonctions de nivellement, alimentation, découpe et déchargement des matières premières. Il s’agit d’une machine de découpe laser à fibre spéciale. Son chemin optique n’est pas limité, la perte de transmission par fibre optique est faible et la plage de traitement peut être élargie. Il adopte un logiciel professionnel, qui peut réaliser le traitement en temps opportun de divers graphiques et caractères. Et il est simple et pratique à utiliser, ce qui peut profiter aux débutants. Il ne nécessite pas l’utilisation de gaz de travail laser. Il ne nécessite que la transmission par fibre optique et ne nécessite aucune lentille réfléchissante, ce qui peut économiser beaucoup de coûts de maintenance.

Obtenir les détails du prix de la machine

Vidéo sur les machines CNC laser

Avantages de la machine de découpe de métaux au laser pour bobines d'acier avec déroulage et nivellement

1. Le poids du matériau de chargement peut atteindre 20T, dépassant la limite d’alimentation du 3T ordinaire, soit 6 fois l’efficacité de l’équipement d’alimentation ordinaire.
2. Soulagement plus fort des contraintes : une fois la bobine déroulée, la tôle est nivelée par la machine de nivellement et la contrainte du matériau en feuille pendant le processus de nivellement est éliminée. Ainsi, le matériau en feuille est plus plat et une meilleure expérience de coupe est obtenue.
3. Structure de transmission de haute précision : en utilisant un système de transmission ultra-précis, la précision de transmission de la tôle est d’environ ± 0,5 mm, ce qui peut garantir une plus grande précision.
4. Chaîne de montage entièrement automatique : de l’alimentation au déroulement du nivellement à la découpe au déchargement, l’ensemble du processus est automatisé, ce qui permet d’obtenir un zéro déchet de matériau de bobine et d’améliorer l’efficacité d’utilisation des matériaux en feuille.
5. Flexibilité : cette ligne de production de bobines dépasse la limite de la longueur de découpe laser ordinaire et a une signification subversive dans certains domaines.

Poutre aluminium aviation

1) Il présente les caractéristiques de résistance à la corrosion, de légèreté et de rigidité élevée, ce qui garantit un mouvement à grande vitesse pendant le traitement au laser.
2) Il a des performances dynamiques parfaites, telles que l’anti-distorsion, l’anti-renversement, l’anti-déformation, etc., assurant une plus grande précision de coupe.

Tête laser à mise au point intelligente

Refroidissement:

La lentille de collimation et le groupe de lentilles de mise au point sont des accessoires de refroidissement. En outre, la buse de flux d’air de refroidissement est ajoutée, ce qui protège efficacement la buse et la céramique et prolonge le temps de travail.

Chasing aperture:

Grâce à l’ouverture de 35 mm, l’interférence de la lumière parasite est efficacement réduite.

Mise au point automatique :

Sans interférence humaine, la vitesse de mise au point peut atteindre 10 m/min et la répétabilité est d’environ 50 microns.

Lit de soudage de tubes en acier au carbone à paroi épaisse

Adoptant un lit de soudage en acier au carbone de haute qualité, il est plus stable et durable. La machine-outil à haute résistance adopte un traitement de recuit anti-stress à 600 ℃, qui présente une forte rigidité structurelle, une petite déformation et de faibles vibrations pour assurer la précision de coupe.

Paramètres techniques

Model	DXTECH-1530SC	DXTECH-1540SC	DXTECH-1545SC
Total machine weight	6.2t	6.7t	6.9t
Working area (mm)	1515*3030	5360*2250	5900*2250
Max. acceleration	1.5G	1.5G	1.5G
Worktable	Rolling blade	Rolling blade	Rolling blade
Positioning accuracy	±0.05mm	±0.05mm	±0.05mm
Repositioning accuracy	±0.03mm	±0.03mm	±0.03mm
Laser power	1kW – 2kW	1kW – 2kW	1kW – 2kW
Coil sheet thickness	0.8-2.5mm	0.8-2.5mm	0.8-2.5mm
Machine bed	Tube welded bed	Tube welded bed	Tube welded bed
Laser	Multiple options	Multiple options	Multiple options
Focusing method	Auto/manual	Auto/manual	Auto/manual
X/Y-axis max. linkage speed	140m/min	140m/min	140m/min
Leveling speed	≤20m/min	≤20m/min	≤20m/min
Coil weight	≤10t	≤10t	≤10t

Application

Les machines de découpe laser de tôles peuvent découper une large gamme de métaux, même s’il s’agit de métaux hautement réfléchissants. Par exemple, l’acier au carbone, l’acier inoxydable, l’aluminium, le cuivre, le laiton, le titane, le nickel et divers alliages. La machine de découpe laser pour tôle a de nombreuses applications dans la décoration, les infrastructures, la construction, la microélectronique, la publicité, les appareils de cuisine, la fabrication d’automobiles et d’autres équipements, et d’autres industries.
